▶ 功能控件 ▶ 5.0重型铰链



BF-JL02C

5.0重型铰链











▼Product Instructions

※Bearing Capacity: C slot is 60 kg,K slot is 80 kg;

※Performance standard: support 30,000 times of repeated opening and closing;

※Material: The Core Parts Are Made Of Sus304 Stainless Steel;

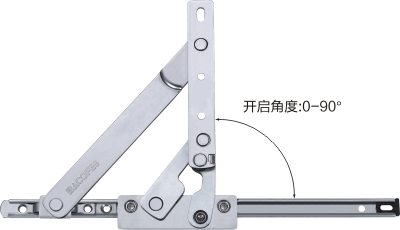

※Opening Angle: 0-90°

※Scope of application: C slot, K slot;

※Force point design: to meet high standard load bearing requirements.


▼产品说明:

承载能力:C槽最大承重为60kg,K槽最大承重为80kg;

性能标准:30,000次反复启闭仍正常使用且不下垂;

产品材质:核心部件采用SUS304不锈钢;

开启角度:0-90°

适用范围:C槽、K槽;

力点设计:主承重的钉位向左侧偏移;在确保足够  的扇框距离前提,主承重件的长度最大限度的缩短且厚度达到5.0。

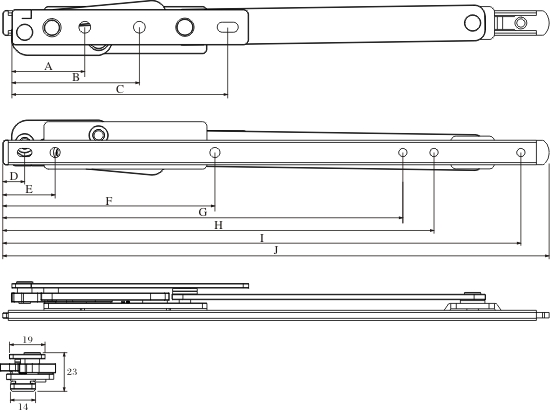

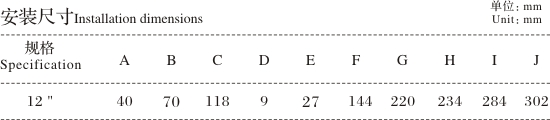

Outline Dimensions

外形尺寸
