BF-JL03C

165°美杜莎隐形铰链(C槽)











▼Product Instructions

※Type Of Application: Casement Window;

※Bearing Capacity: the maximum bearing capacity is 25kg;

※Performance standard: support 30,000 times of repeated opening and closing;

※Product Material: All Components Are Made Of Sus304 Stainless Steel;

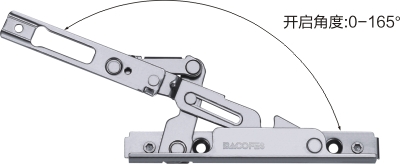

※Opening Angle: 0-165°

※Scope Of Application: C Slot;

※Design Features: to meet high standard load bearing requirements.


▼产品说明:

应用类型:平开窗;

承载能力:最大承重为25kg;

性能标准:30,000次反复启闭仍保持正常使用;

产品材质:全组件采用SUS304不锈钢;

开启角度:0-165°

适用范围:C槽

设计特点:结构采用前后定点、零拖槽设计,极大程度提高了产品的稳定性。

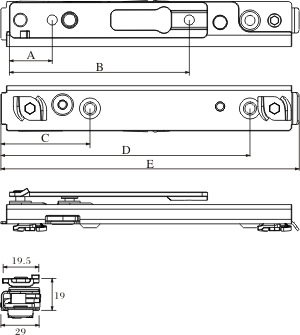

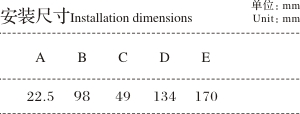

Outline Dimensions

外形尺寸












BF-JL03K

165°美杜莎隐形铰链(K槽)











▼Product Instructions

※Type Of Application: Casement Window;

※Bearing Capacity: the maximum bearing capacity is 25kg;

※Performance standard: support 30,000 times of repeated opening and closing;

※Product Material: All Components Are Made Of Sus304 Stainless Steel;

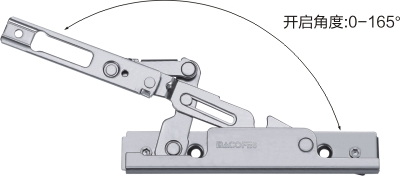

※Opening Angle: 0-165°

※Scope Of Application: K Slot

※Design Features: to meet high standard load bearing requirements.


▼产品说明:

应用类型:平开窗

承载能力:最大承重为25kg

性能标准:30,000次反复启闭仍保持正常使用

产品材质:全组件采用SUS304不锈钢

开启角度:0-165°

适用范围:K槽

设计特点:结构采用前后定点、零拖槽设计,极大程度提高了产品的稳定性。

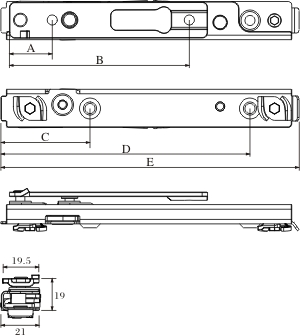

Outline Dimensions

外形尺寸
